  • 抗震支架自动焊设备
  • 抗震支架自动焊设备

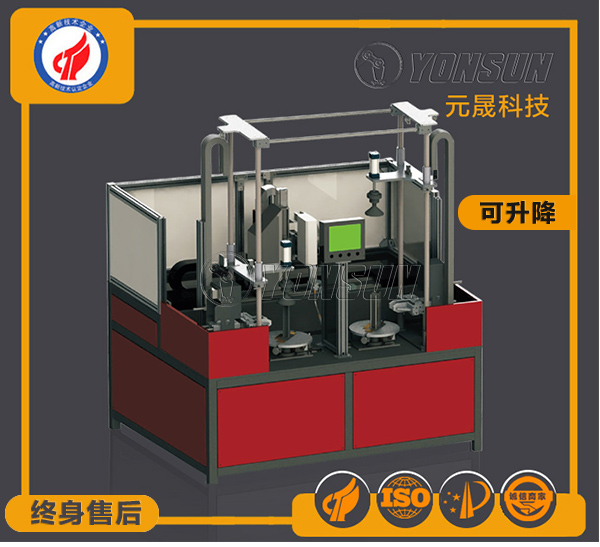

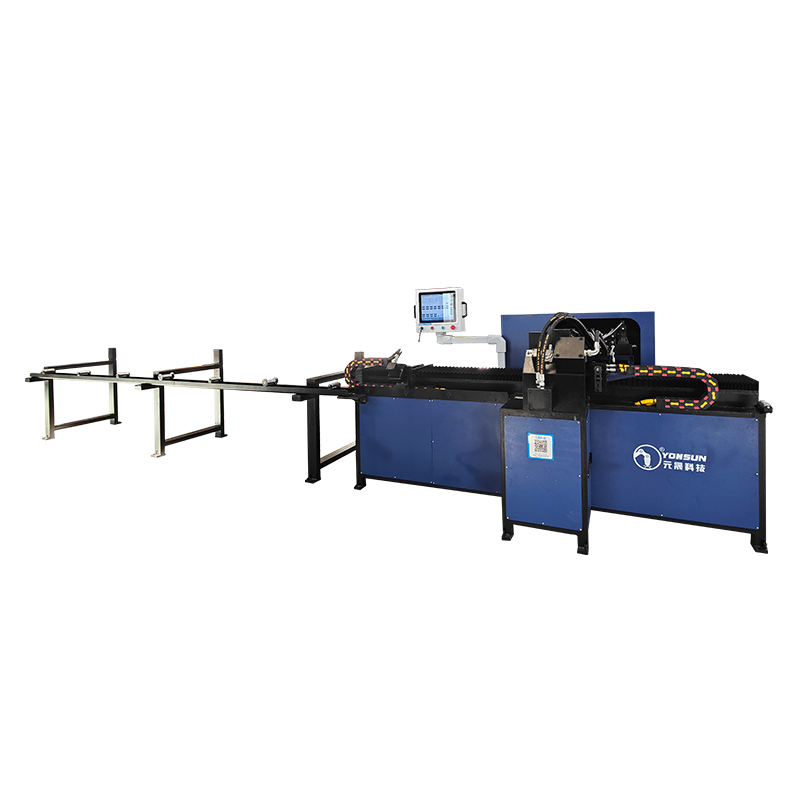

抗震支架自动焊设备

产品型号:YS-HCXG
设备最大行程:1400*200*100mm
外形尺寸:1750*1350*2000mm(长*宽*高)

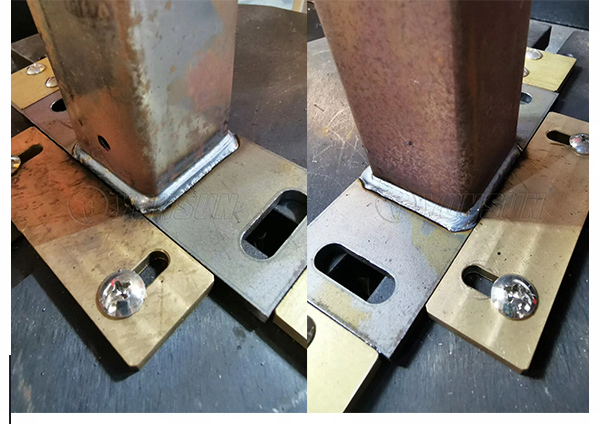

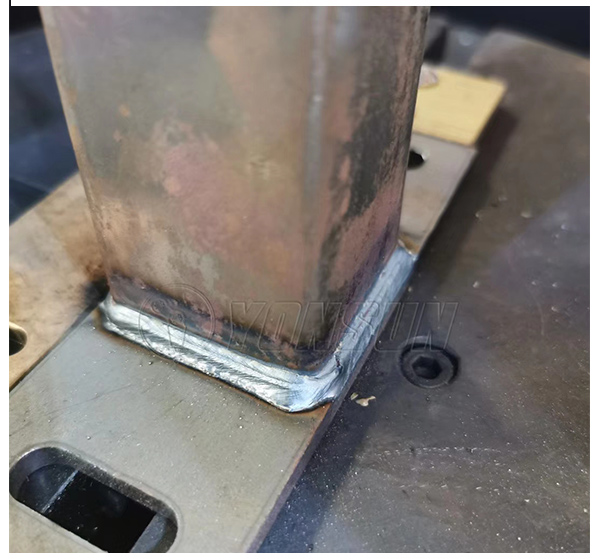

产品用途:广泛用于抗震支架不同规格的板-管焊接

微信扫码咨询

微信扫码咨询
立即咨询
18928732487

产品详情

产品型号:YS-HCXG

焊接效率:13s/个

设备最大行程:1400*200*100mm

产品特色:两个工作台(双工位)

外形尺寸:1750*1350*2000mm(长*宽*高

产品用途适用于不同规格的抗震支架焊接,无需编程



  • 加工范围

    外形尺寸

    1750*1350*2000mm

    产品加工范围

    (21-82)*41*(200-800)mm 长*宽*高

    适用产品

    抗震支架(C型钢)

    主要技术指标

    控制系统

    4+2轴(自主开发)

    最高运行速度

    700mm/s

    理论焊接速度

    大概10mm/s

    重复定位精度

    ±0.1mm

    X轴有效行程

    1400mm

    Y轴有效行程

    200mm

    Z轴有效行程

    100mm

    R轴旋转

    ±270°

    A轴旋转台

    无限回旋

    传动方式

    台湾原装进口 丝杆+导轨+齿轮齿条

    电机型号/品牌

    日本三协 0.75KW/0.4KW

    工作电源

    低压电器

    继电器/施耐德接触器

    焊机

    麦格米特350/1台

    供电电源

    220V 50HZ

    额定总功率

    10KW

    程序储存

    每个文件最多可以编程9999条程序

    编程方式

    输入产品规格即可(L*W*T)【外形尺寸长*宽*厚度/mm】


抗震支架自动焊设备

名称:抗震支架自动焊设备

详细信息

产品型号:YS-HCXG

焊接效率:13s/个

设备最大行程:1400*200*100mm

产品特色:两个工作台(双工位)

外形尺寸:1750*1350*2000mm(长*宽*高

产品用途适用于不同规格的抗震支架焊接,无需编程
